[car] OKNAVI 안드로이드 올인원 TS10 TYPE C 설치

목 차

• 1. 안드로이드 올인원구매 및 제품 구성
• 2. TS10 TYPE C - SM3 설치 과정
• 3. 성능 및 장단점
• 4. 오프라인 아틀란(Atlan) 설치
• [참고] 좌측 배젤 터치버튼이 먹통일때 세팅 방법
• [참고] canbus 설정 방법

💡 안녕하세요 알리에서 아래 제품 구매하여 설치했습니다. 동일한 제품 구매하시는 분이 계시면 공유하고자 게시글 남깁니다.

구매 제품

Android 10.0 GPS Car Radio For Renault Megane 3 Fluence 2008-2014 Multimedia Player DSP Carplay 6G 128G Stereo No 2 din DVD 9"

98.97US $ 51% OFF|Android 10.0 GPS Car Radio For Renault Megane 3 Fluence 2008 2014 Multimedia Player DSP Carplay 6G 128G Stereo No 2 din DVD 9

Smarter Shopping, Better Living! Aliexpress.com

설치 후 구동영상



1. 안드로이드 올인원 구매 및 제품 구성

• 네비(radio 라고 부르더군요)와 마감재가 따로 배송되었습니다.
• 마감재가 하단 뒷면 2부분으로 이루어져 있는데 두부분을 연결해주는 볼트가 없었습니다
• 집에 굴러다니는 나사 중에서 아래와 같은 걸 찾아서 끼웠습니다. 참고하세요
• 긴나사 3개, 작은나사 4개 필요




• 하단에 긴나사 3개 체결




• 작은나사 4개 필요




• 케이블 : 파워선(캔버스에 연결하는 것으로 시계표시되는 액정과, 오디오데크에 꼽혀 있는 선을 뽑아 연결합니다), GPS, 4G안테나, USB단자 2개, RCA케이블
• SD카드 슬롯은 따로 없습니다!!!
• Radio 선이 없어서 판매자에게 따로 문의했고 따로 배송해주었습니다.

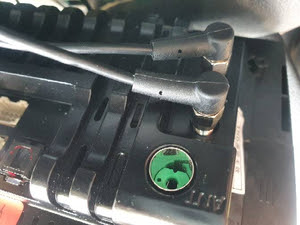

• 초록색 구멍이 라디오 안테나 연결구 입니다.




• 아래 잭이 안테나 연결 선 입니다.




• 오디오 테크 뒷면에 있는 안테나 잭을 뽑아 위로 올렸습니다.



2. TS10 TYPE C - SM3 설치 과정

• 잭바이잭이라 연결은 쉽습니다.
• 오디오 데크를 분리하여 뒤 단자를 뺍니다. 제껀 구형이라 검정색 네모입니다. 공조기 뒷편으로 선을 돌려서 힘껏 당겨서 올립니다. 선이 짧아 간당간당합니다.
• 나머지 잭은 모양을 보고 끼워주면 됩니다. RCA잭이랑 캔버스에 들어가는 잭과 크기가 같아 헷갈릴 수 있는데, 파워선에서 나오는 선은 캔버스(담배곽 정도 크기)에 꽂아 줍니다.
• GPS, 4G 안테나 연결하고, usb 6핀, 4핀 연결해줍니다.
• 제 경우는 RCA 단자는 후방카메라 선 빼고는 쓸일이 없었습니다.
• 케이블들 정리하고 마감재 상하단 연결해서 끼워주면 끝입니다.

3. 성능 및 장단점

• 모델 : TS10 Type C




• CPU는 7862 계열입니다 MCU는 Ts10.1.1-100-9B4-A4C689-210221




• 우선 안드로이드 10 이라고 나오는데 오프 아틀란이 되어서 매우 만족스럽습니다.
• 기기 반응속도가 빠르고, 빠릿빠릿합니다.
• 용량은 32gb 모델을 선택했는데 크게 쓸 일은 없을 것 같습니다.
• 화면 액정 화질도 좋고 해상도도 마음에 듭니다. 세부 설정들을 바꿀 수 있어 이것저것 적용할 수 있어 좋습니다.
• 단점이라고하면, 기본 런처가 화면 3분할 런처인데 여기서 오프 아틀란이 계속 재시작하는 오류가 있습니다. 다른 메뉴에 들어가면 아틀란이 백그라운드에서 실행이 되지 않고 꺼지는 듯합니다.
• 다른 런처, 저는 agama 를 설치해 봤는데 아틀란이 정상적으로 백그라운드 작동이 됩니다.

4. 오프라인 아틀란(Atlan) 설치

• 안드로이드 10에서는 아틀란이 안된다고 해서 이것저것 시도해봤는데 역시나 안됐습니다
• 혹시 하는 마음에 USB에  Finedrive Q100 최신 파일을 받아 놓고 Rmfa님의 아래 게시글에 있는 apk 파일을 설치하니 떡하고 됩니다.
• 안올해상도1280*720 제품용 오프아틀란 해상도 ui 및 system.ini 그리고 apk 공유
• system.ini와 1280 x 720 해상도 관련 dat 파일도 덮어썼습니다.
• system.ini에서 fixedscreen 길이와 높이를 모두 0 으로 변경해주면 정상적으로 작게 나옵니다.
• 기본 런처가 화면이 3분할되어 나오는 녀석이라 해상도가 작아서 화면이 짤립니다.

[참고] 좌측 배젤 터치버튼이 먹통일때 세팅 방법

• 공장초기화하고 나니 좌측 버튼이 먹통이 되는경우




• enter car setting--genral--extra setting - touch area key => position - left => start - 화면 선택 - 버튼선택
• 좌측 배젤 터치 버튼 세팅 방법은 아래 영상 참고해 주세요



[참고] canbus 설정 방법

• 초기 설정하고나면 캔버스를 차량 모델에 맞게 세팅해줘야 합니다.
• canbus 제조사는 제품마다 다를 수 있으므로 확인하여 선택해줍니다.
• 메뉴에서 추가메뉴로 들어가면 비번이 123456 입니다
• enter car setting--general--extra setting--123456--car model choose, choose the same one and restart the radio
• 차량 로고도 설정하고 설정 이것 저것 해봅니다.
